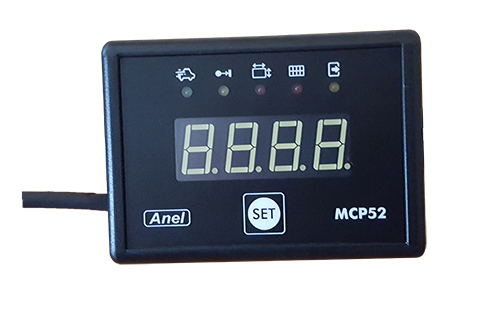

MCP52 - brzinomer, hektometar, pređeni put

MCP5



Precizan elektronski uređaj za merenje brzine kretanja, obrađene površine i dužine pređenog puta na traktorima, kombajnima i drugim radnim mašinama.



Preciznost merenja brzine kretanja je sa jednom decimalom (prikaz sa ili bez decimale).

Pređeni put se meri u dve vrednosti: ukupni pređeni put i parcijalni pređeni put za merenje dužine parcele.

Obrađena površina se meri u tri vrednosti: po parceli, dnevno i ukupno. Merenje obrađene površine vrši se kada je heder aktivan. Poziciju hedera prikazuje Led dioda poslednja desno koja sija kada je heder aktivan.

Za izračunavanje obrađene površine potrebno je uneti radnu širinu zahvata.

Radna širina zahvata može se poloviti.



Uređajem se jednostavno rukuje upotrebom tastera kojim se vrši izbor prikaza merenja na displeju i potrebna podešavanja. Prikaz na displeju praćen je ispisom naziva veličine i sijanjem odgovarajuće Led diode iznad displeja.

Ako pre uključenja uređaja na napajanje pritisnemo taster na displeju će biti prikazan pređeni put ukupno i obrađena površina ukupno.



Za prikaz vrednosti koristi se četvorocifreni LED dispej visokog sjaja, sa visinom cifara 14mm.



Sva merenja su visoke tačnosti. Greška merenja 0.1%.



MCP52 koristi dve induktivne sonde, jednu za detekciju kretanja i drugu za poziciju hedera.

Induktivna sonda za brzinu kretanja čita impulse sa šrafova na točku ili kardanu (potrebno je uneti obim i broj impulsa). Sonda za poziciju hedera detektuje podignut heder.



Nakon isključenja, uređaj trajno pamti vrednosti za pređeni put (parcijalno i ukupno), obrađenu površinu (parcijalno i ukupno) i sve parametre. Dimenzije uredjaja: 65 x 90 x 26mm.

Napajanje uređaja je sa instalacije na 12V ili 24V.



Opseg merenja:

• Brzina kretanja:  od 0.0km/h do 100.0km/h

• Pređeni put-parcijalno:  od 0m do 9999km

• Obrađena površina po parceli, dnevno:  od 0m2 do 999.9ha

• Pređeni put ukupno: od 0km do 9999km

• Obrađena površina ukupno:  od 0ha do 9999ha

Opseg podešavanja:

• Radna širina zahvata: od 0cm do 30.00m

• Obim točka: od 0cm do 10.00m

• Broj repera (impulsa) po točku: od 1 do 8

• Prikaz brzine: sa decimalnom vrednošću ili bez

• Jačina sijanja displeja: od 1 do 5

• Reset pređenog puta parcijalno i obrađene površine parcijalno

• Polovljenje radnog zahvata

Ostale funkcije:

• Polovljenje radnog zahvata

• Reset pređenog puta parcijalno i obrađene površine po parceli i dnevno
